产品编号：
|
3110414916
|
|
产品名称：
|
空冷支吊架
|
|
规 格：
|
|
|
产品备注：
|
|
|
产品类别：
|
支吊架
|
| |
|
| 产 品 说
明 |
产品简介

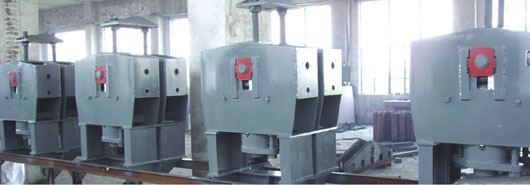

我公司生产的空冷机组用恒力支吊架，吸收了国外厂家的成功设计理念，根据力的平行四边形法则，采用主辅弹簧平衡结构，采用铰接方式组成单片、双片、三片式和五片式大载荷恒力支吊架，满足空冷岛的运行要求，产品载荷大、恒定度高（一般低于4％），安装方便。
以前，此种恒力支吊架一直被国外厂家垄断，通过我们与相关单位的不懈努力，运用CAD及CAM技术，攻克了相关的技术难关，达到了可与进口产品相媲美的技术性能，而且经济性。我公司生产的空冷岛恒力支吊架已被通辽电厂三期（1×600MW）、霍林河坑口电厂（2×600MW）、同煤大唐塔山电厂（2×600MW）、内蒙昆都仑电厂（2×300MW）等工程选用，用户反映良好。目前国内只有我公司等极少数厂家掌握了这项技术。

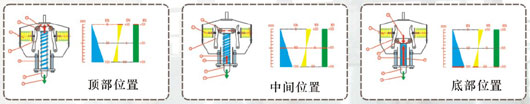

工作原理
根据力的平行四边形法则，采用主辅弹簧结构，主弹簧的弹力和两个辅弹簧的合力相互作用，并通过特殊设计的摆臂和滚轮，使两个辅弹簧的合成力和主弹簧的弹力保持相同的特性曲线，从而保证恒吊的输出载荷在设定的范围内总是保持恒定。
载荷的设定是通过调节主弹簧的预压值来实现的，因此，恒吊可利用的工作行程也随着负载设定的变化而变化。
恒力吊的特点
1、结构对称、只有一个悬挂点，便于安装，不会有偏心矩传递到结构件上（ITT恒吊会）；
2、负载调节范围大（额定负载的50％－100％），可以在管道安装结束后对管道重量偏差进行调整；
3、工作位置和工作负载可由标尺直接读出；
4、负载通过主弹簧垂直传递，摩擦副大大减少，精度高；
5、可以在行程范围内的任何位置锁定。
6、现阶段研制的标准产品载荷至600KN,位移****为450mm；特殊产品可单独设计制造。
性能保证
基于力的平行四边形法则，在工作范围内恒吊；
恒吊度严格控制在6％以内，负载偏差控制在±5％以内；
出厂前均经过测试，每台产品均附有测试报告。

 |
|
|
|
|
| |
|
